調節閘閥閥門首頁 > 產品展示 > 閘閥 > 調節閘閥 >

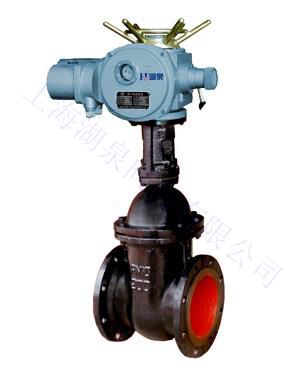

產品名稱：電動調節閘閥[ 2021-05-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、Z941W-16P DN100 電動調節閘閥產品介紹

    Z941W 型 PN16~PN200 不銹鋼楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。

    二、Z941W-16P DN100 電動調節閘閥外形及結構尺寸

    Z41W、Z41Y (PN16) 不銹鋼閘閥主要外形及結構尺寸 (mm)
    DN L D D1 D2 b f z×ød H D0 重量 / kg
    15 130 95 65 45 14 2 4×ø14 175 200 4
    20 150 105 75 55 14 2 4×ø14 180 200 5
    25 160 114 85 65 14 2 4×ø14 210 200 6
    32 180 135 100 78 16 2 4×ø18 210 200 7
    40 200 145 110 85 16 3 4×ø18 350 200 19
    50 250 160 125 100 16 3 4×ø18 358 240 29
    65 265 180 145 120 18 3 4×ø18 375 240 33
    80 280 195 160 135 20 3 8×ø18 433 280 45
    100 300 215 180 155 20 3 8×ø18 502 320 63
    125 325 245 210 185 22 3 8×ø18 312 360 108
    150 350 280 240 210 24 3 8×ø23 676 360 134
    200 400 335 295 265 26 3 12×ø23 820 400 192
    250 450 405 355 320 30 3 12×ø25 969 450 273
    300 500 460 410 375 30 4 12×ø25 1142 560 379
    350 550 520 470 435 34 4 16×ø25 1280 640 590
    400 600 580 525 485 36 4 16×ø30 1452 640 850
    450 650 640 585 545 40 4 20×ø30 1541 720 907
    500 700 705 650 608 44 4 20×ø34 1676 720 958
    600 800 840 770 718 48 5 20×ø41 1874 800 1112

    三、Z941W-16P DN100 電動調節閘閥產品零部件材料

    Z41W、Z41Y 不銹鋼閘閥零部件材料
    型號 材料
    閥體、閥蓋、閘板 閥桿 密封面 填料
    Z41W-16P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼本體材料 聚四氟乙烯
    Z41W-25P
    Z41Y-16P     堆焊鐵基合金
    Z41Y-25P
    Z41Y-16R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼
    Z41Y-25R
    Z41W-40P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料
    Z41W-40P 堆焊硬質合金
    Z41Y-40R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料
    Z41Y-40R 堆焊硬質合金
    Z41W-100P 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 堆焊硬質合金
    Z41W-160P

    四、Z941W-16P DN100 電動調節閘閥產品性能參數

    Z41W、Z41Y 不銹鋼閘閥主要性能參數
    型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
    Z41W-16P 16 1.6 ≤ 150 弱腐蝕性介質
    Z41W-25P 25 2.5
    Z41Y-16P 16 1.6
    Z41Y-25P 16 1.6
    Z41Y-16R 16 1.6 腐蝕性介質
    Z41Y-25R 25 2.5
    Z41W-40P 40 4.0 ≤ 150 弱腐蝕性介質
    Z41W-40P 40 4.0
    Z41Y-40R 40 4.0 腐蝕性介質
    Z41Y-40R 40 4.0
    Z41W-100P 100 10.0 ≤ 200 醋酸類
    Z41W-160P 160 16.0
